Bonjour à tous, un baffle 2x12 pour me présenter

#1
12/08/2013 22:28:39

Bonsoir à tous,



En guise de contribution de bienvenue, un gros 2 x 12 en DIY pour les amateurs que ça tenterait.



Fait pour mon fils, BASSISTE, car j'ai un peu assez de transporter le 4x10' + 1x15'  !



C'est parti :

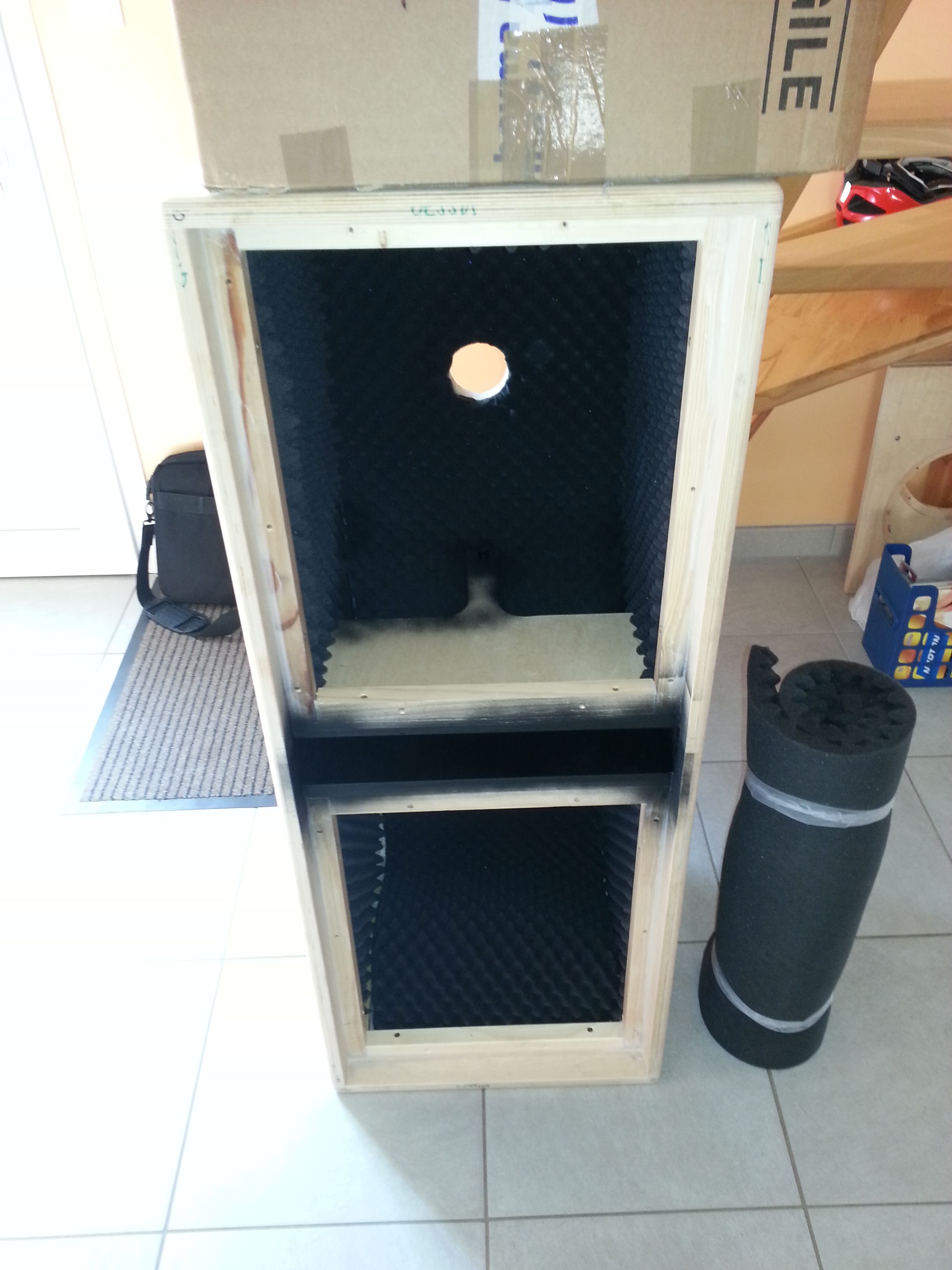

construction en CP de bouleau en 21 mm, tourillons + tasseau collés pour étanchéité (les lunettes sont celles de mon épouse... toujours mieux de peindre à la bombe avec les siennes



insonorisant of course , au fond, le trou pour l'atténuateur


Je vous évite la pose du Tolex car il y a sur les forums, il y a pas mal de tutos qui m'ont bien aidé (et ça n'empêche pas de faire des co....... :oo: )


Connectique en Neutrik D, pour le prix, pourquoi s'en priver, ç'est du beau matos fiable

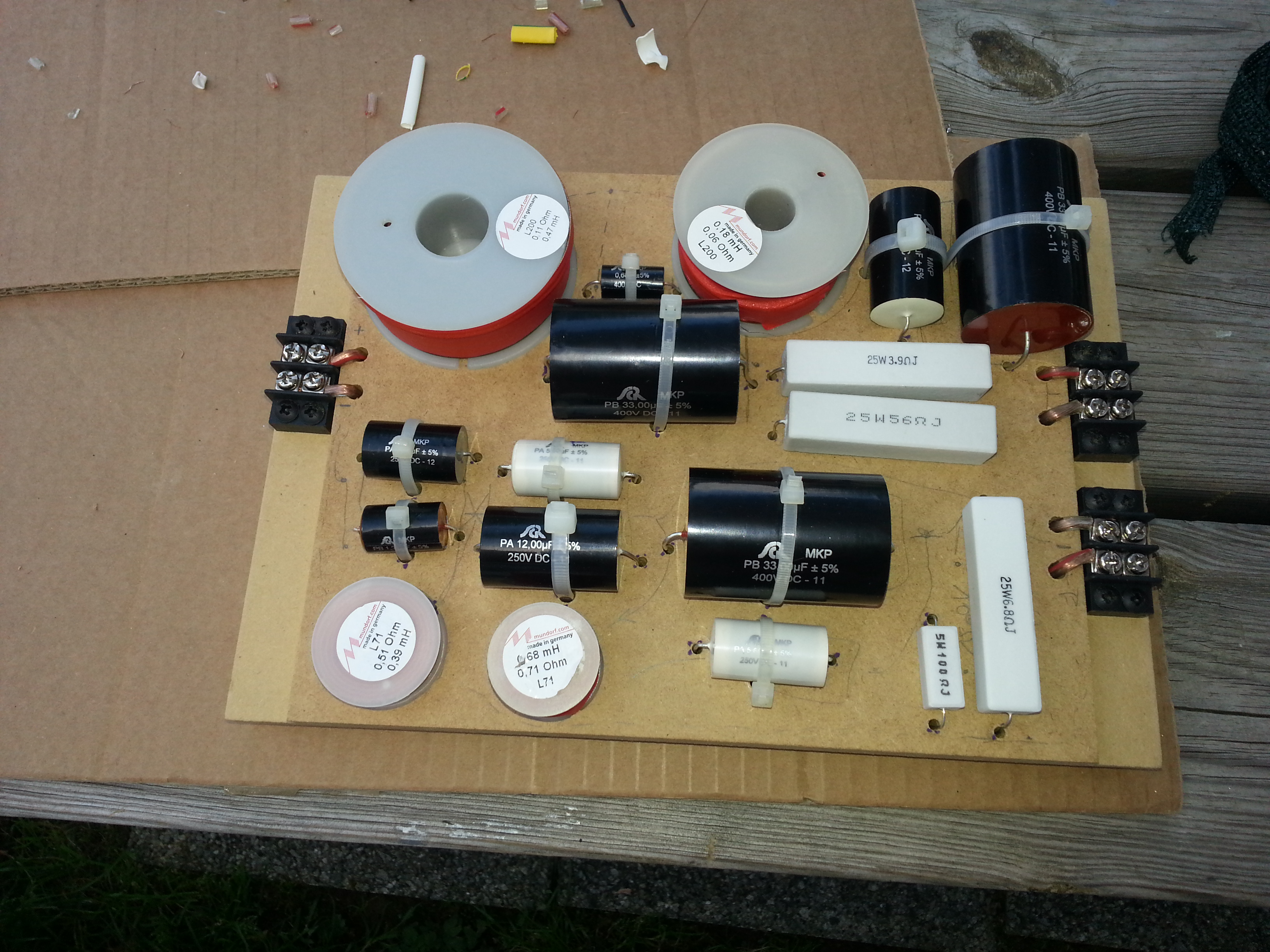

Réalisation du filtre

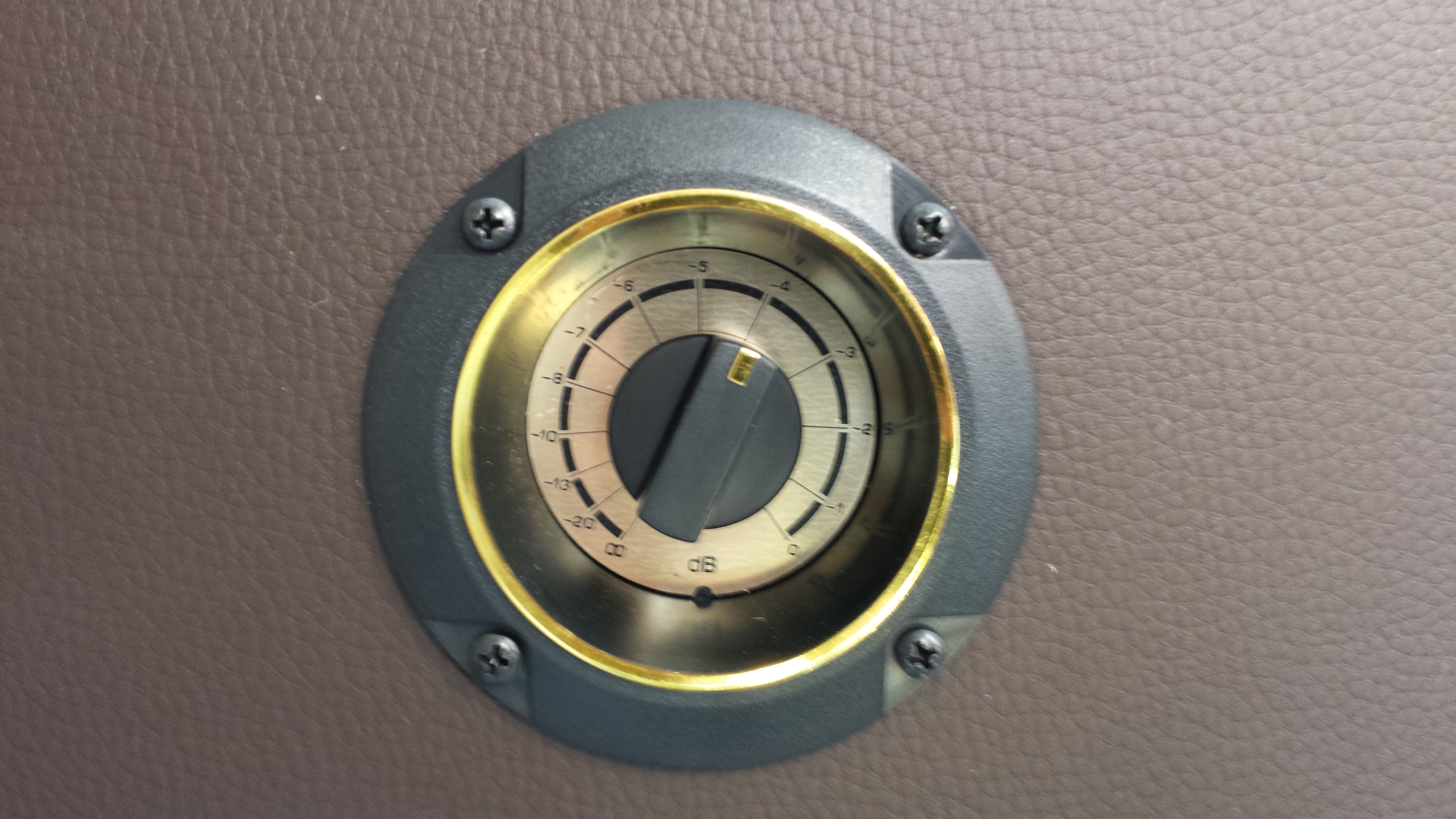

Atténuateur au dos pour le tweeter (compression Beyma)

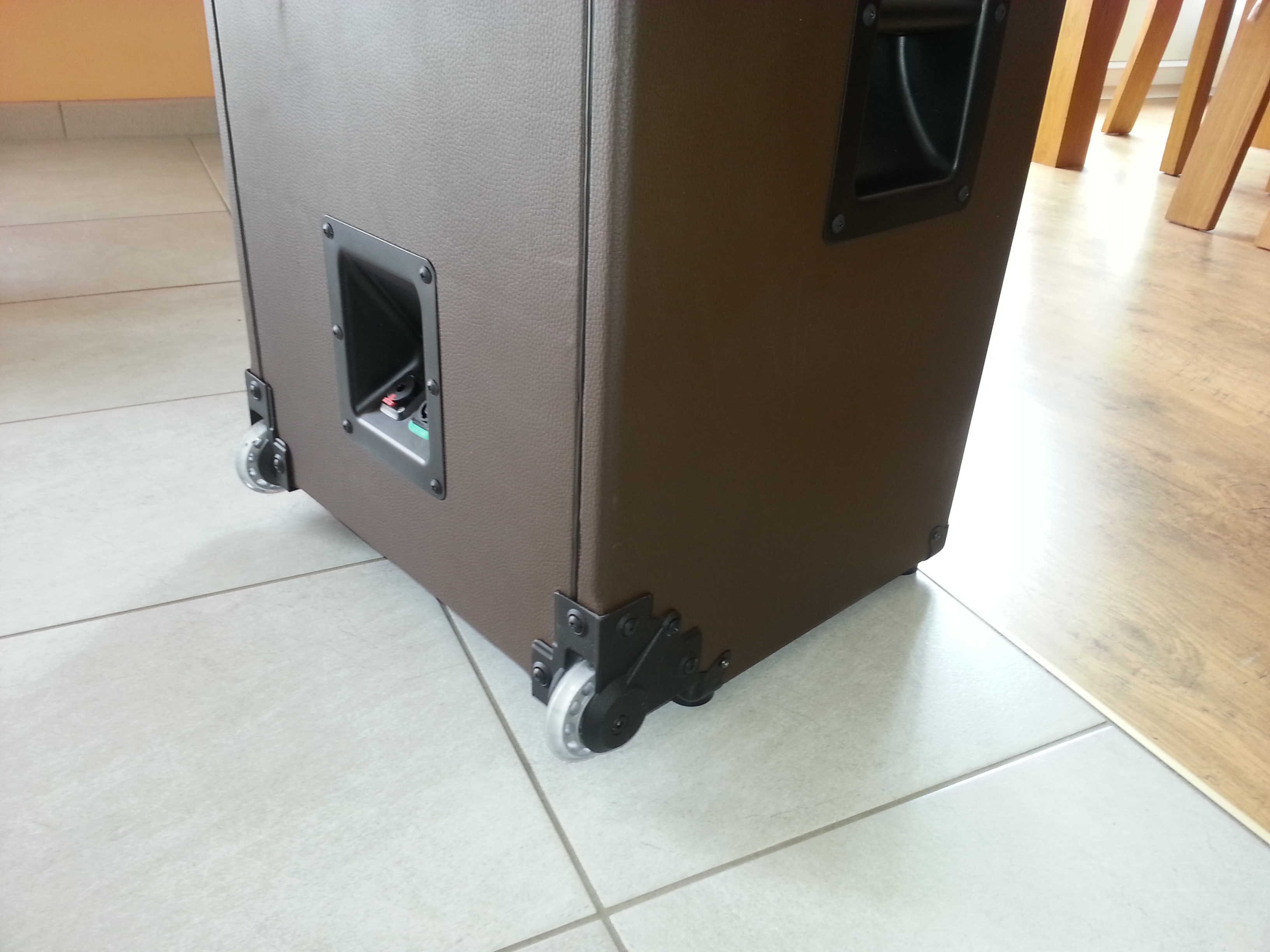

Roulettes pour déplacer la bête qui n'est pas... légère du tout :non: On l'a baptisée FATBOY !!!

là, je me suis quand même un peu loupé, j'aurais du chercher du 18mm mais le CP de bouleau, c'est rare...

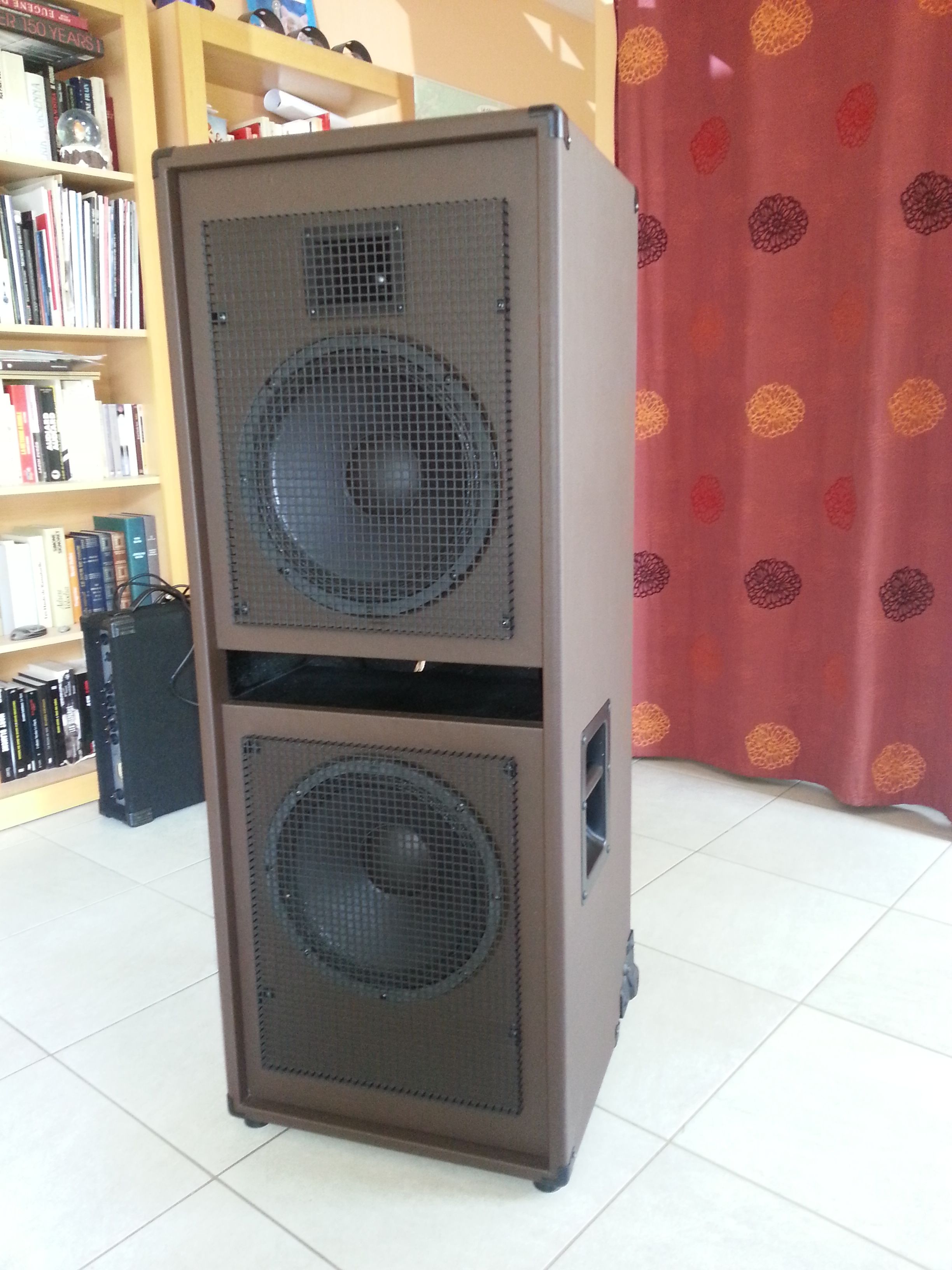

La "bête" de... 160 litres avec ses grilles de protection


dans le dos, il y a la poignée d'angle pour le basculer sur ses roulettes
http://www.hostingpics.net/viewer.php?id=884580...

Je dois ici remercier Dominique PETOIN qui, via son site et son forum, m'ont largement aidé et permis de passer du projet à la réalisation
le site :  http://www.petoindominique.fr/
le forum :  http://smf.petoindominique.fr/
notre discussion :  http://smf.petoindominique.fr/index.php?topic=2315.0

pour obtenir le plan de cette enceinte
allez là :  http://www.petoindominique.fr/php/07-table.php
:fleche: lire ou modifier un plan
:fleche: mettez BEYMA et SM212 et vous pourrez cocher le plan et cliquer sur la fenêtre "affichez le plan"
Vous aurez tout : dimensions, calcul du filtre, rendement, etc.

2 points où je n'ai pas suivi Dominique :
:fleche: l'évent que j'ai recalculé => il fait toute la largueur pour servir de renfort (voir 1ère photo) donc 7 de hauteur et 21 de profondeur
:fleche: position du tweeter (compression Beyma) plus en hauteur car dans les bistrots, plus les aigus sont haut, mieux c'est ;)

Conclusion ; dès la première écoute, c'est la claque, moins de volume sur l'ampl = plus de pêche :oo: . C'est précis, défini et profond et... ce n'est même pas encore rôdé ;) . Sur le slap c'est extra et rien ne vibre, résonne, bave... On vous en dira donc plus dans les semaines qui viennent.

Heureusement quand même que ça sonne super car en voulant soigner les finitions, la facture est, comment dire, coquette :??:



Longue vie à Slappyto !



Odou



0
+5
#2
12/08/2013 22:47:00
Salut,

La bienvenue par ici,

Super cab, mastoc en effet pour un 2x12

Au fait, quelle tête lâche la purée dans cette belle enceinte ?
0
0
#3
13/08/2013 00:09:14

Eh ben merde, ça c'est du daddy comme on aimerait en voir plus  .

Super boulot et bienvenue. Au final c'est vrai que ça a l'air plutôt fat pour un 2x12 toi qui voulait un truc plus light y avait pas des plans pour avoir un résultat plus compact? Après avec les rouettes ça a l'air plutôt bien transportable donc bien cool

0
0
#4
13/08/2013 08:02:14
Beau bestiau, bravo!
0
0
#5
13/08/2013 08:51:31

joli, bravo

0
0
#6
13/08/2013 09:21:07

Beau boulot !!

0
0
#7
13/08/2013 09:22:17
Superbe   Bienvenue
0
0
#8
13/08/2013 22:23:16

Merci à tous,



Pour l'instant c'est une tête Ashdown Mag Evo (307w sous 4 Ohms) qui pousse, enfin qui fait honnêtement ce qu'elle peut mais pour 120€ en occaz, on est pas volé par nos petits amis chinois => 20 concerts en 3 ans + les répêts sans broncher.

Si le fiston veut une meilleure tête, faudra qu'il bosse ou fasse des étincelles au bahut  ;-) C'est vrai qu'une ABM 500 d'occaz compléterait bien mais à lui de se faire un peu de biffetons et se la trouver lui même. C'est dit !



Gros pour un 2 x 12' OUI ! Mais c'est voulu. J'ai cherché à descendre en bande passante car la plupart des baffles s'effondrent autour des 40 HZ (quand ils sont pas déjà à -6Db à cette fréquence...) et mon fils joue sur 5 cordes, comme ça, on l'entendra aussi le fameux SI grave et son 34Hz ! Pour rappel, la Mi des 4 cordes est à 41 Hz.



Pour descendre en fréquences, il faut les HP qui peuvent le faire et... du volume. Vu les premières écoutes... ça change fort et dans le bon sens. Et les hauts parleurs n'ont maxi que 3 ou 4 heures de rodage ! Ça promet... Si j'ai pas peur (pourquoi d'ailleurs ?) on demandera à comparer avec un 4X10 Markbass d'un contrebassiste du coin (et on verra si il veut bien nous laisser tester le Fat Boy avec sa tête Markbass 500W pour rigoler un peu)



Si ça se révèle être bon en son, C'est confirmera qu'une tête avec une alimentation plus costaud ne ferait pas de mal : pour nourrir un baffle basse, faut pas du transfo de minet ;-)



Bonsoir

0
0
#9
14/08/2013 10:09:37
Je viens de relire la discussion qui a mené à la construction du baffle. ça vaudrait le coup de faire un graphe SPL à l'occasion. Tu as un graphe théorique ?

Sur les questions soulevées sur l'emploi d'un mid dans le baffle, ça permet quand même de bien optimiser la grosse gamelle pour les graves. Le comportement reste propre si les filtres ont étés bien étudiés. C'est pas pour rien que la Hi-Fi utilise aussi souvent trois voies. Franchement j'ai été bluffé par l'efficacité et le rôle de mon mid sur mon cab. Enfin faut aussi voir que le son varie énormement en fonction de l'emplacement (distance & angle par rapport à l'axe du cab)

Sinon truc qui vaut le coup : utiliser des samples de sinusoïdales à basse fréquence pour écouter un peu le rendu propre des notes graves. Tu vas voir qu'en fait, du 40 & 30 c'est quand même très très bas pour l'oreille et qu'en fait on entend surtout la première harmonique à l'octave quand on joue.
0
+1
#10
14/08/2013 10:37:27
?
Odou
Gros pour un 2 x 12' OUI ! Mais c'est voulu. J'ai cherché à descendre en bande passante car la plupart des baffles s'effondrent autour des 40 HZ (quand ils sont pas déjà à -6Db à cette fréquence...) et mon fils joue sur 5 cordes, comme ça, on l'entendra aussi le fameux SI grave et son 34Hz ! Pour rappel, la Mi des 4 cordes est à 41 Hz.



Pour descendre en fréquences, il faut les HP qui peuvent le faire et... du volume. Vu les premières écoutes... ça change fort et dans le bon sens.

 Et tu as bien raison, à l'heure où les HPs sont rentrés au chausse-pied dans les enceintes.
.faut.du.coffre.
0
0
#11
14/08/2013 10:45:53
Bienvenue et bravo pour le boulot...
J'aurai aimé avoir un papa comme toi qui sait monter des HP...
0
0
#12
14/08/2013 11:07:19
?
luthor59
  .. sait monter des HP...
 Oh ce ne sont que quelques vis à mettre.
0
0
#13
14/08/2013 17:25:33
oui et un peu d’électronique aussi...
0
0
#14
14/08/2013 17:34:20

Bonjour à Frog of steel : si tu vas sur le site (pas le forum) de Dominique Petoin, en suivant le chemin que j'ai indiqué pour ressortir le projet, via les Beyma SM212, tu auras le graph théorique, le calcul du filtre et tout le toutim. (merci D. Petoin !). Je n'ai rien pour faire des mesures chez moi... Pour les mid, c'est vrai qu'avec un peu de recul, une compression qui monte à 20000 Hz pour une basse... à quoi ça sert ??? on se demande vraiment si l'option d'un medium seul n'est pas plus pertinente.

Ce que m'a appris ce projet, c'est que les marques pensent toutes pareil : proportion, forme, tweeter, volume et absence d'ergonomie. Mais peut-être que des produits "différents" feraient peur aux acheteurs.



Merci Luthor : mon papa était nul en bricolage et il n'y avait donc pas beaucoup d'outils à la maison mais je me suis lancé : à 15 ans j'ai fait mes premières enceintes, les trous à la chignole manuelle :-(

Vas-y, lance-toi ! Et il n'y avait pas les forums pour éviter les grosses c......ries ;-)



0
0
#15
15/08/2013 12:15:07
?
Odou

Bonjour à Frog of steel : si tu vas sur le site (pas le forum) de Dominique Petoin,

 Oui oui je connais bien, j'ai déjà fait plusieurs cabs grâce à ses formulaires.
0
0
#16
15/08/2013 12:31:15

Qu'il soit ici remercié. C'est un site qui permet d'avancer !

0
0
#17
15/08/2013 13:41:27
Coté graphe, ça donne plein de choses utiles (filtres...) , mais pas le graphe de rendement de l'enceinte.

un exemple :
http://www.billfitzmaurice.com/Omni15.html

Pas mal de constructeurs d'Omni 15 font sauter le tweeter, d'autres comme toi ont mis un atténuateur. Perso je l'ai lancé en plein. J'ai déjà un équaliseur sur l'ampli et sur la basse...
0
0
#18
15/08/2013 16:32:59

C'est vrai que les constructions de Bill Fitzmaurice ont l'air de "déranger" l'ordre établi, j'aimerais bien en entendre une un jour. Pour les piezo, je dois avoir un a priori mais je n'en ai jamais entendu de très "fins".



Mon fils touche visiblement peu à l'atténuateur : à fond sauf quand il joue sur des morceaux de groupe plus "bourrins", au médiator  . Là, il met à moitié pour un son plus sourd. il joue aussi sur l'équal. de sa basse (active). En fait c'est à l'ampli qu'il touche le moins et pour lui quand ça "sonne" avec tout à midi, c'est que c'est bon... pas faux !

C'est sans doute que le filtre est bien fait ou que la sensibilité des boomers (98db en couple = 101 dB ??) est du même niveau que la compression SMC2012/N (101dB).

D. Petoin indique 102,2 dB / 2.83V/m sur le plan, mais là... ça dépasse mes connaissances basiques et je n'ai pas de quoi mesurer la courbe de réponse du baffle chez moi.



Avec le rodage, on récupère de la rondeur et de la profondeur et ça reste précis. Les aigus sont présents mais doux. Le papa et le fiston sont très contents



0
0
#19
16/08/2013 10:27:14
belle enceinte. Au sujet de rendement, Pétoin annonce 102,2 dB pour 2,83 v. Mais comme les HP sont deux, il faudrait mettre 2 v, qui correspondront sous 4 ohms à la même puissance que sous 8 ohms :
1 sm112 = 98 dB pour 1 watt / 1 m (charge de 8 ohm) = 2,83 volts
2 sm112 = 101 dB pour 1 watt / 1 m (charge de 4 ohm) = 2 volts

si on mesure à 2,83 v sous 4 ohms c'est comme si on met 2 watts.
0
0
#20
16/08/2013 21:47:03

Merci Binuche, tout est plus clair quand c'est bien expliqué

Si le bestiau marche mieux que son ensemble Ashdown Mag 410 + Mag 115, on va essayer de tout vendre, avec sa tête actuelle, pour qu'il se rachète une ABM 500 d'occaz. Si on arrive à faire ça, ce serait TOP : meilleur son assuré !

0
0
#21
16/08/2013 23:01:02
Salut et bienvenu Odou ! Magnifique ton 2x12 sa me donne bien envie de l'essayer pour voir comment sa sonne C'est vrai qu'il a l'air mastoc mais sa en vaut la peine à mon avis. Et petite question : combien de watt ce cab et sous combien de ohm ?
0
0
#22
17/08/2013 10:07:28
La bienvenue ,
voilà une arrivée en beauté sur slappyto je trouve !
0
0
#23
17/08/2013 15:40:16

Merci FunkyMan84 et ray4c



Le boomer est un 350 watts AES sous 8 ohms. Deux, ça devrait faire 700 sous 4 Ohms ?

Je pense qu'on peut tabler sur environ 500 W RMS en 4ohms et surtout 101dB . mettre plus en repet ou dans un bistrot, c'est fou et ensuite sur scène, tu es souvent repiqué...



Je ne connaissais pas trop Beyma avant mais le rapport qualité prix me surprend : saladier alu, bobine ventilée, rendement correct pour un prix modéré. Le rendu est propre et neutre. Et c'est fabriqué en Europe. C'est pas du B&C comme dans Markbass mais....  c'est correct

0
0
#24
19/08/2013 21:28:43
Magique ! On a revendu l'ancien stack et avec les soussous... on a commandé une tête Ashdown ABM500 ;-)
0
0
#25
19/08/2013 23:33:35
Ouep pas mal pour un 210. Sa va alors, amuse toi bien avec ton nouveau joujou. Sinon tu pourra pas faire un petit enregistrement histoire de voir comment sa sonne tout ça ?
0
0
#26
25/04/2014 20:45:11
Edit apres 8 mois...

La "bête" tourne bien avec l 'ABM 500 mais on ne peut pas utiliser toute la puissance de l'ampli... Sur les gros volumes, je pense qu'il faut des HP plus musclés que la puissance nominale voulue pour saturer moins vite. Le litrage permet de descendre en fréquence mais c'est plus exigeant...
