Câblage potentiomètre de tonalité sur preamp East j retro Marcus Miller

#1
14/04/2019 10:03:07
Hello!



J'ai acheté d'occas' un preamp East Marcus Miller monté sur pickguard.
J'ai un souci concernant un des potards : il a été bidouillé et décablé / recablé, et je ne trouve pas le schéma de câblage d'origine.


Il y a donc 4 potards :
- 3 doubles coaxiaux montés sur la carte électronique, concernant le circuit actif - aucun souci de ce côté

- 1 potard de tonalité qui doit être fonctionnel en mode actif et passif - bidouillé décâblé, c'est mon problème
Le potard en question a toujours 2 capacités soudées dessus et raccordées à un câble, je pense que ce montage est d'origine.



D'après la doc je dois brancher les micros ("hot" et "cold") sur un bornier à vis => ok

Il est indiqué comment brancher les sorties du préamp sur le jack => ok



La question est : comment je branche mon potard de tonalité dans tout ça ?Je pensais le placer avant le préamp, mais comment ? Pourquoi est-il double ?

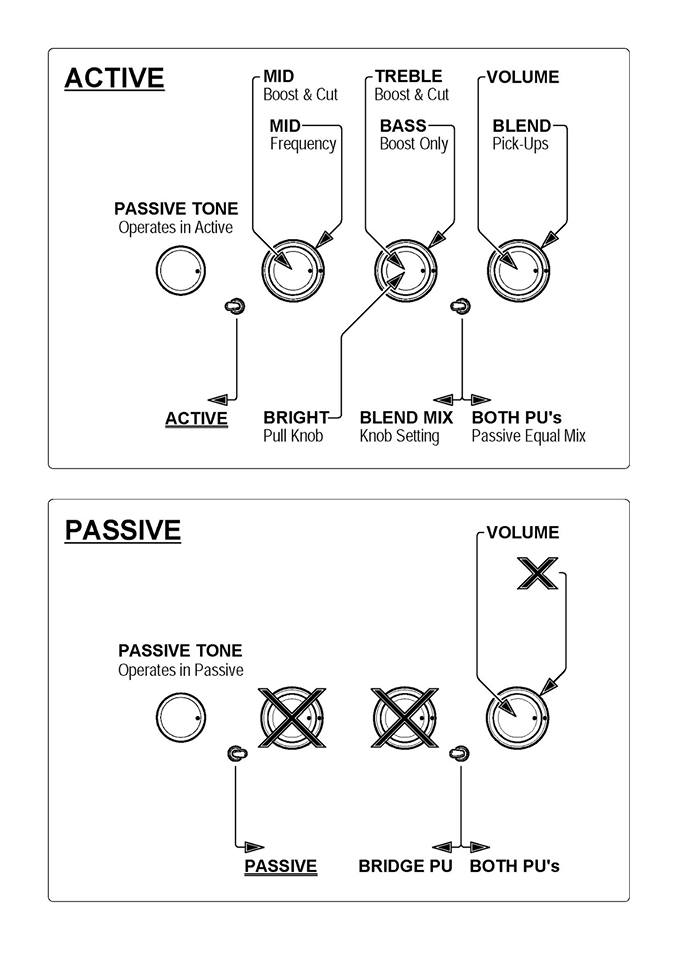

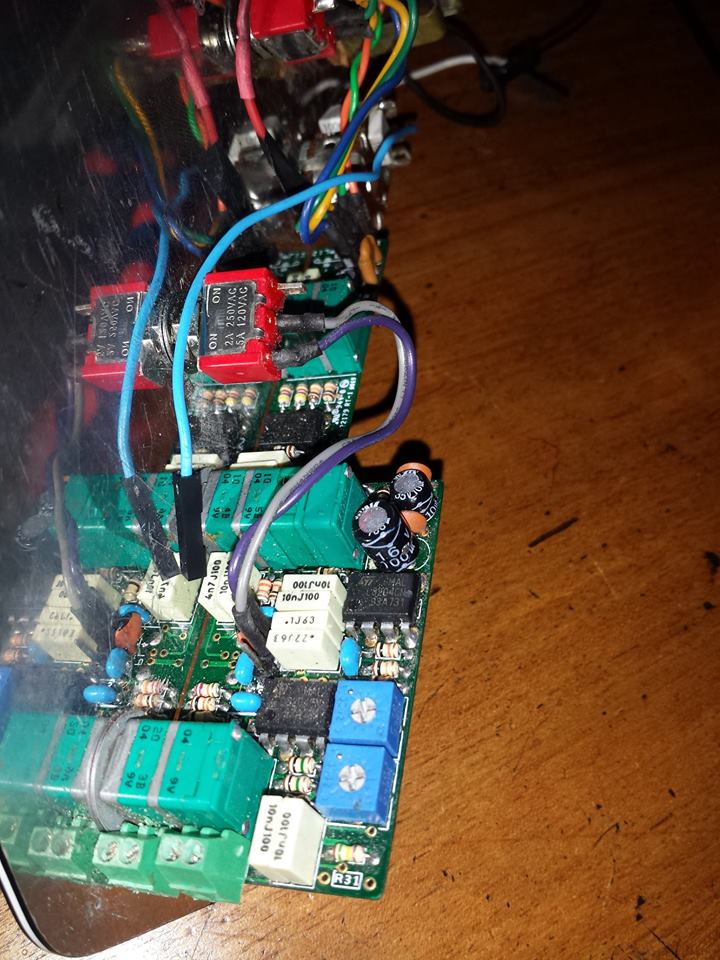

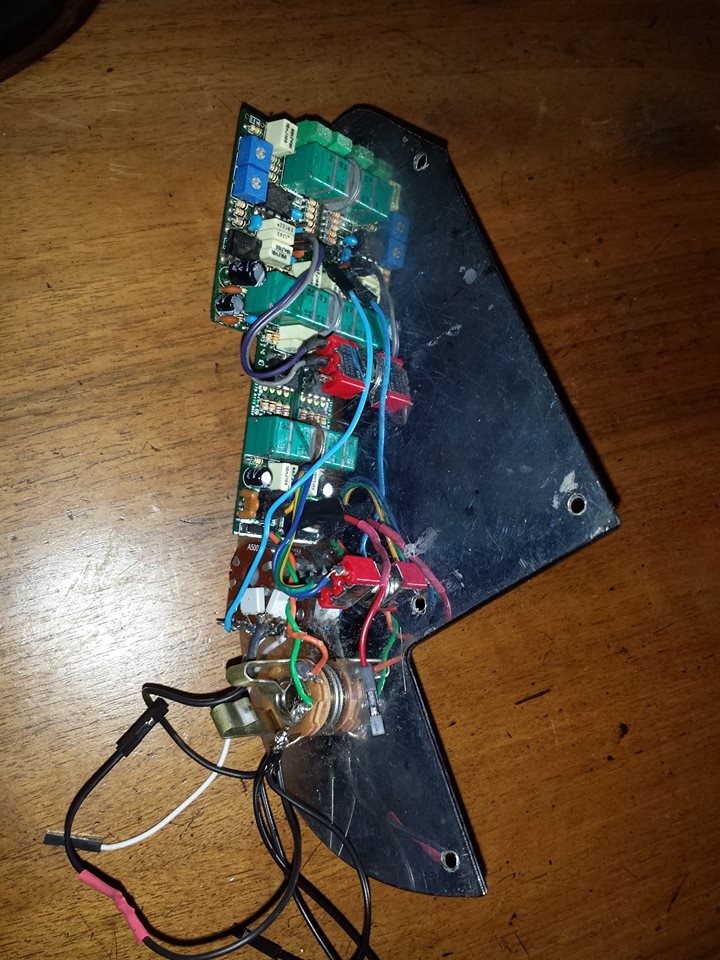

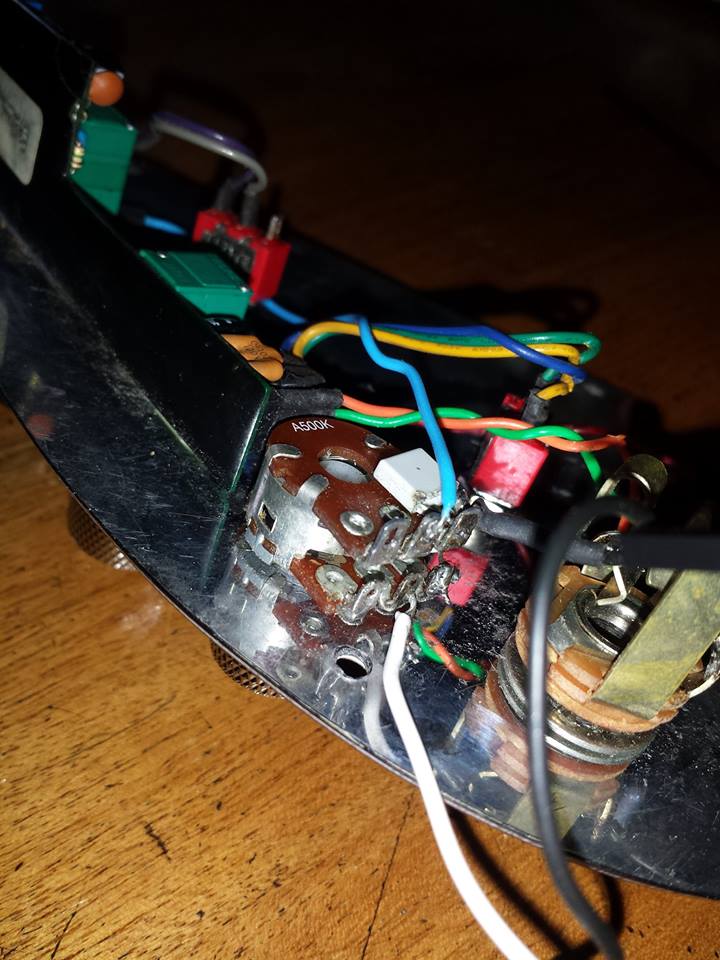

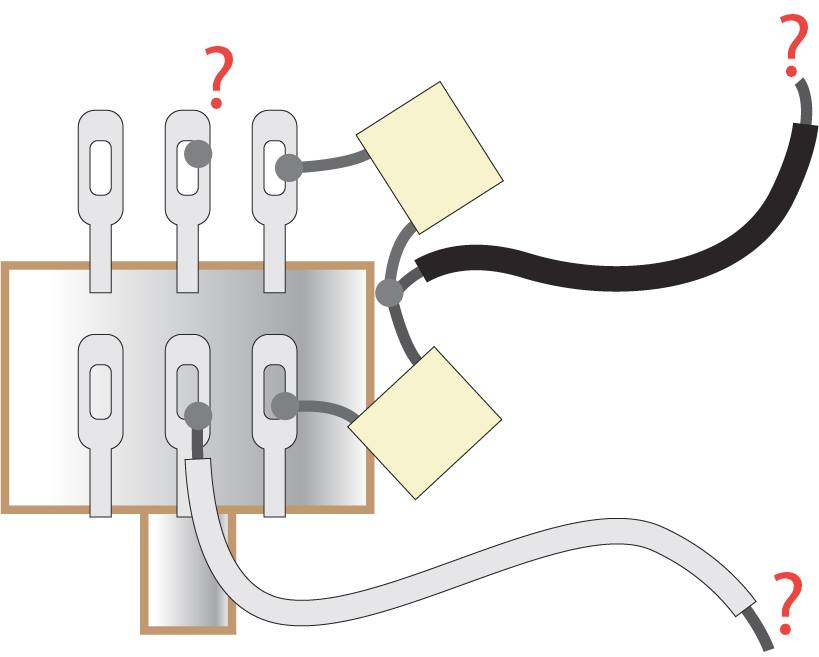

Je vous joint la doc officielle, qq photos et un dessin du câblage actuel du potard.



Si quelqu'un pouvait me sortir de là ça serait super cool ! Si vous avez ce type de matos, ça serait vraiment génial de démonter la plaque et de me prendre une ou deux photos de ce potard ! Merci beaucoup !
